Physique
Mécanique
Le moment d'inertie
Cliquez
ici pour la version Word du présent document
But de l'expérience Étudier
les caractéristiques du moment d'inertie.
Objectifs :
1. L'élève devra être capable
d'utiliser le principe de conservation de l'énergie mécanique afin de déterminer
expérimentalement la valeur du moment d'inertie d'un mobile.
2. L'élève devra être capable
d'utiliser convenablement un pied à coulisse.

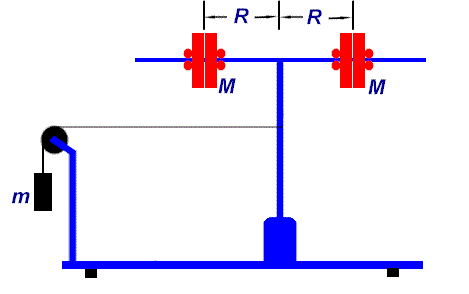

Montage :
Montage : (vue de haut)
Théorie :
En utilisant le principe de conservation de
l'énergie mécanique, exprimez le moment d'inertie du mobile en fonction de la masse
suspendue m, du temps t nécessaire à
la masse suspendue pour parcourir une distance h ainsi que d,
le diamètre de l'arbre vertical.
Manipulations :
- Avec le pied à coulisse, mesurez le diamètre de l'arbre vertical.
- Mesurez le déplacement vertical de la masse suspendue.
- Avec la balance à plateau, mesurez la masse M.
A.Valeur expérimentale de
Io
- Déterminez expérimentalement le moment d'inertie du mobile.
Vous
pouvez utiliser ce programme pour vérifier vos calculs
| m |
t |
Io |
| ( g ) |
(s) |
( 10 -3
kg·m2 ) |
| 100 |
|
|
| 150 |
|
|
| 200 |
|
|
| |
moyenne : |
± |
B.Valeur expérimentale de
Ib
- Placez les deux masses M à une distance Rb
= 12 cm du centre de l'arbre de rotation.
- Déterminez expérimentalement le moment d'inertie du mobile.
| m |
t |
Ib |
| ( g ) |
(s) |
( 10 -3 kg·m2 ) |
| 200 |
|
|
| 250 |
|
|
| 300 |
|
|
| |
moyenne : |
± |
C. Valeur expérimentale de
Ic
- Placez les deux masses M à une distance Rc
= 17 cm du centre de l'arbre de rotation.
- Déterminez expérimentalement le moment d'inertie du mobile.
| m |
t |
Ic |
| ( g ) |
(s) |
( 10 -3 kg·m2 ) |
| 300 |
|
|
| 350 |
|
|
| 400 |
|
|
| |
moyenne : |
± |
Analyse :
Détails du compte-rendu à remettre
|
