Figures et liens
utiles pour la compréhension de la matière
|
|
|
Les ondes électromagnétiques
À
chaque instant et à chaque endroit sur le passage d'une onde
électromagnétique, les champs électrique et magnétique sont
perpendiculaires l'un à l'autre et perpendiculaires à la direction
de propagation.
La valeur de chacun des deux champs obéit à
l'équation d'une oscillation harmonique :
 |
 |
|
|
|

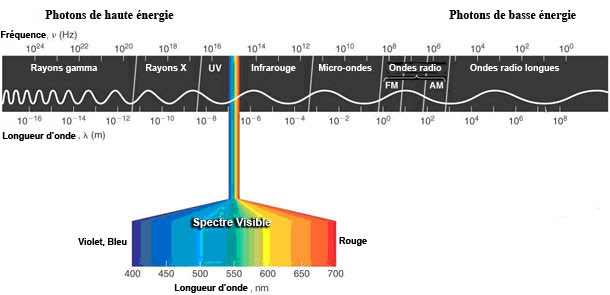

Le
spectre électromagnétique
Les
différents domaines d'ondes électromagnétiques, incluant la petite
portion visible. |
 |
|
|
|
La
polarisation
Le
champ électrique associé à la lumière oscille de façon sinusoïdale
dans chacun des deux axes transversaux à la direction de
propagation.
Si
l'amplitude est la même dans les deux axes et le décalage d'un quart
de cycle, on obtient une lumière non polarisée (ou polarisation circulairement).
La polarisation peut aussi être linéaire ou
elliptique. |
Représentation d'un rayon lumineux non polarisé :
 |
|
|
|
Les
verres
polariseurs
De la
lumière non polarisée frappant un polariseur (dont l'axe de
polarisation est vertical sur la figure ci-contre) émerge polarisée
(verticalement ici). |
|
|
|
|

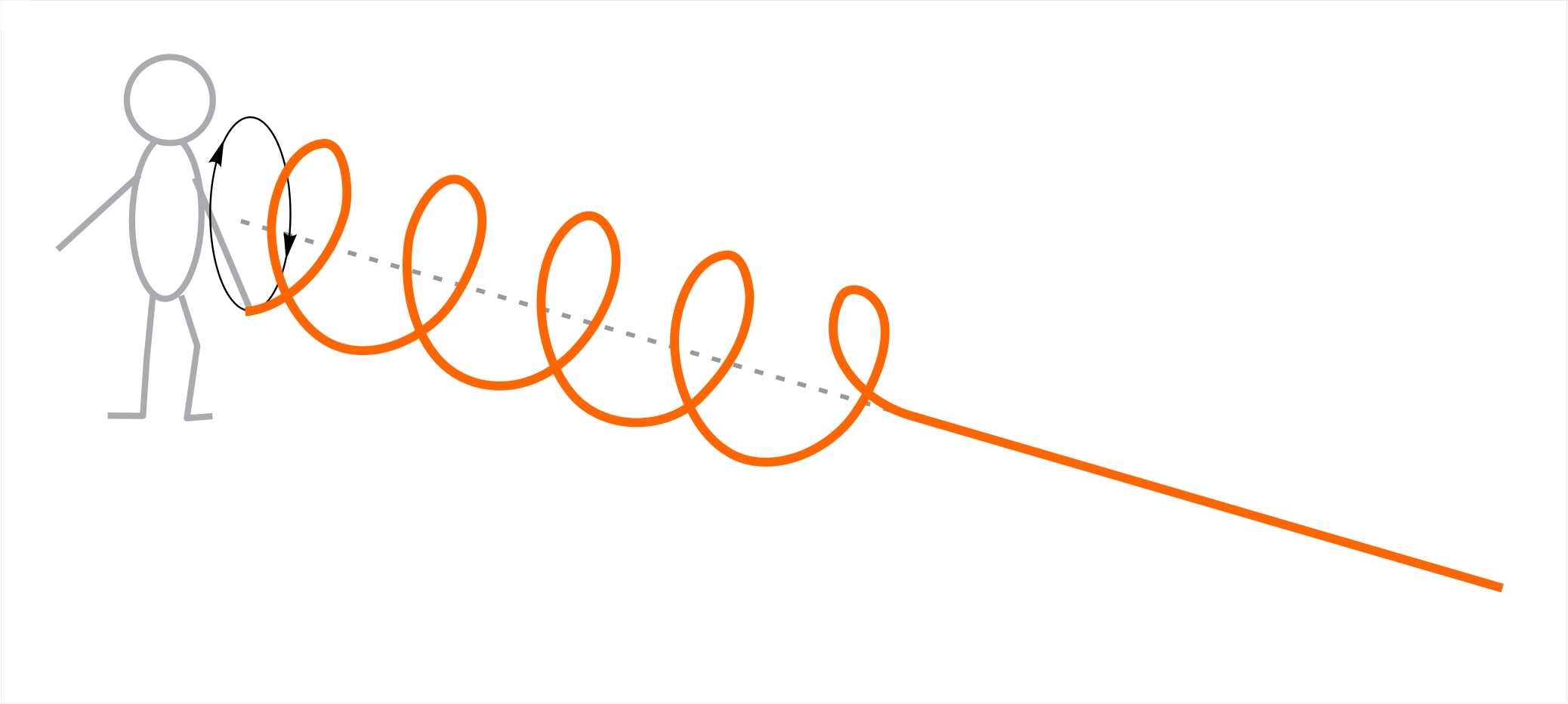

Analogie pour une onde sur une corde
On
pourait comparar la polarisation de la lumière à la polarisation des
oscillations circulaires d'une corde qui traverserait un grillage
linéaire (cliquer sur les images successives). |
|
|
|
|
Une série de polariseurs consécutifs peut modifier le
plan de polarisation d'un rayon lumineux (au détriment de
l'irradiance).
Toute
lumière polarisée frappant un polariseur dont l'axe de polarisation
fait un angle θ avec le plan de polarisation de la lumière
devient polarisée dans la même orientation que l'axe de polarisation
du polariseur, et son irradiance est réduite. |
|
|
