Introduction: Définitions
|
|

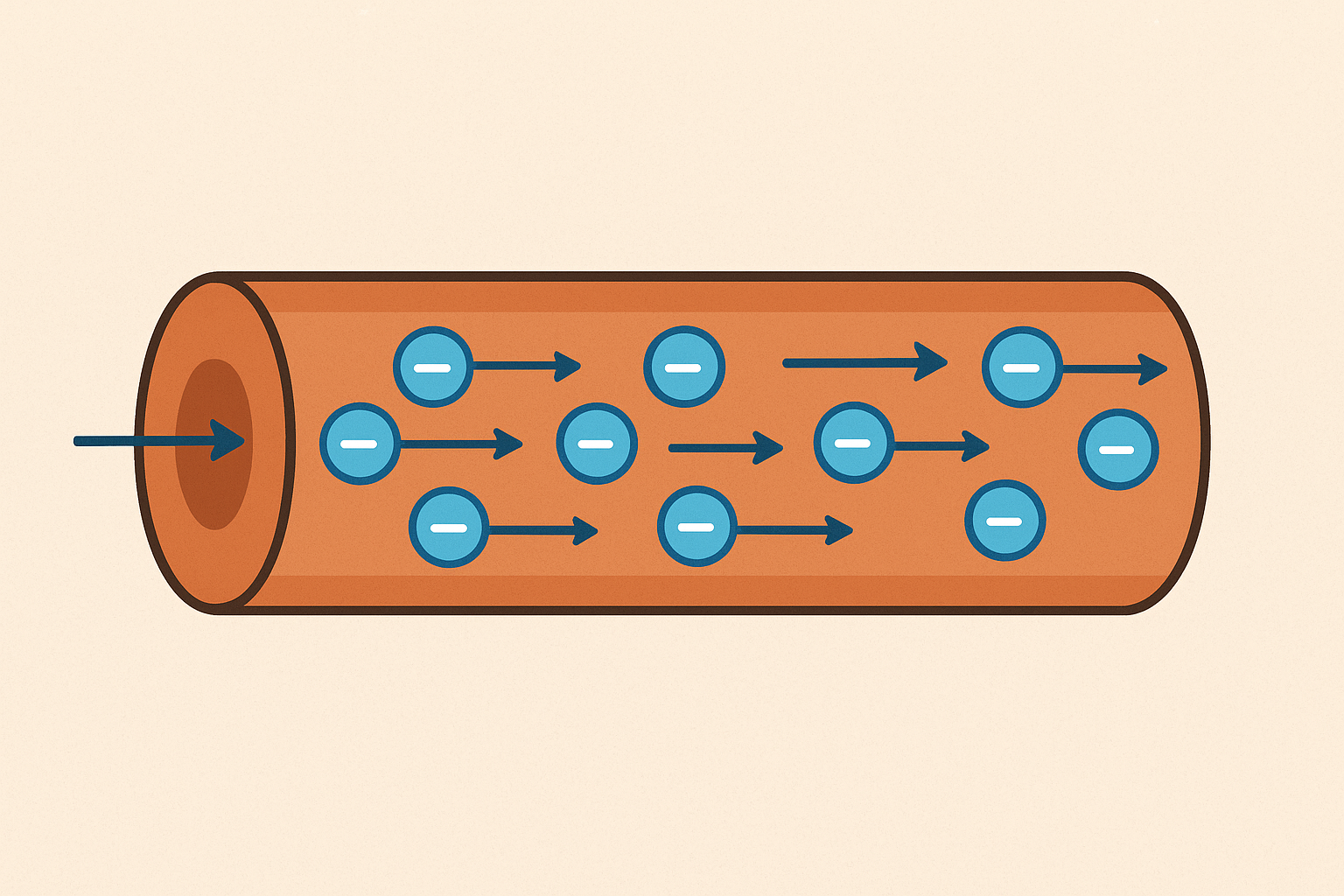

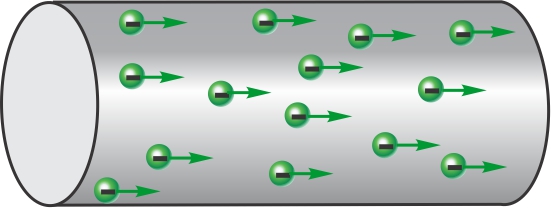

Courant (électrique) :
Déplacement de charges électriques.
|
 |
|
|
Charge électrique :
Quantité d’électricité portée par un corps, lui
faisant produire ou subir des effets électriques et
magnétiques.
|
|
|
Différence de potentiel (d.d.p.) (syn. :
potentiel, tension, voltage) : Différence
d’une propriété électrique entre deux points d’un
conducteur, induisant un courant.
Variable :
V ou ΔV
Unité : volt, V (VCD)
|

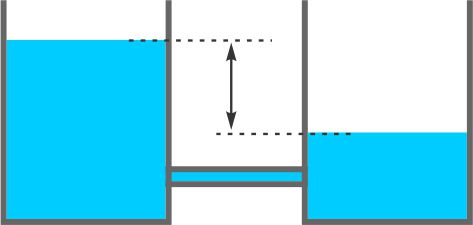

Analogie gravitationnelle :
une différence dans le niveau d'eau de deux masses
d'eau entraîne un déplacement (courant) de l'une à
l'autre.
|
|
Champ électrique : Effet des
charges électriques sur l’espace autour d’elles, produisant une
force sur les charges environnantes.
|
|
|
Circuit électrique :
Assemblage de fils et de composantes électriques
dans lesquels peut circuler un courant.
Circuit simple :
Circuit n’offrant qu’un seul chemin en boucle pour le
courant.
|
|
|
Composantes...
Source de tension/potentiel constante (ex: pile) :
Dispositif faisant circuler un courant dans un
circuit, de sa borne positive (potentiel élevé) vers
sa borne négative (potentiel faible) via le circuit
connecté.
Une source de tension continue fait
circuler un courant constant dit « courant continu »
(c.c. ou DC, Direct Current)
(par opposition à «
courant alternatif » (c.a. ou AC, Alternative
Current)).
|
 |
|
|
Résistance :
Composante servant à régulariser/limiter le
courant dans un circuit.
|
|
|
Interrupteur/Commutateur :
Dispositif servant à interrompre/diriger le courant
dans un circuit.
Rem. : Un interrupteur
est ouvert lorsque
le courant ne passe pas.
|
|
|
|
Fil :
Considéré comme conducteur parfait (résistance
nulle); porte le même potentiel en tout point.
|
|
|
|
Propriétés
d'une charge (q) et des corps chargés
|
Propriétés d'une charge (q) et des corps
chargés :
- [q] = unités de q = coulomb = C;
- Portée par les électrons et protons d'un
corps;
- Toujours multiple entier de la charge
élémentaire du proton (qp = +e)
et de l'électron
(qe = −e),
avec e = 1,602×10−19 C;
- Pour un corps chargé, si N est le
nombre de protons ou d'électrons excédentaires,
la charge nette est q = ±Ne;
- −∞ < q < ∞,
peut être positive, négative ou nulle;
- Un corps non chargé (neutre) porte plutôt
des charges positives et négatives en nombres
égaux :
q = Np(+e) + Ne−(−e) = 0.
Il peut donc interagir avec des corps chargés;
- Toujours constante, dans un système isolé
(principe de conservation de la charge);
- Des charges de mêmes signes se repoussent,
des charges de signes contraires s'attirent.
Circuit simple :
Circuit n’offrant qu’un seul chemin en boucle pour le
courant.
|
|
